Kvar VFD kondenzatora: Kako uočiti znakove upozorenja prije nego što vam se pogon pokvari

Obično se događa bez puno upozorenja. Linija koja je godinama radila iznenada se isključuje zbog podnaponskog ili prenaponskog kvara. Održavanje resetira pogon; radi na smjenu, pa opet kvari. Dok netko povuče poklopac i vidi natečenu kapicu ili blagi miris spaljenog, biljka je već izgubila sate jureći za problemom koji je započeo tjednima ranije i tiho se pogoršao.

Taj kvar gotovo uvijek dolazi do jedne male, ali kritične komponente: kondenzatorske baterije koja se nalazi na DC sabirnici. Rijetko se razmišlja o tome sve dok to ne postane razlog zašto je stroj u kvaru. Ovaj vodič pokriva čemu ti kondenzatori služe, zašto se troše, kako rano uočiti znakove upozorenja i kako odlučiti odgovara li popravak, reforma ili potpuna zamjena vašoj situaciji.

Što kondenzatori zapravo rade unutar VFD-a?

Na najjednostavnijoj razini, kondenzatori unutar VFD (varijabilni frekvencijski pogon) djeluju kao međuspremnik energije. Oni pohranjuju i oslobađaju električni naboj kako bi unutarnji istosmjerni napon bio gladak i stabilan kako se opterećenje motora mijenja iz trenutka u trenutak. Bez tog međuspremnika, pogon se bori s isporukom čiste energije, a cijeli sustav radi grublje, toplije i manje pouzdano. Zamislite to kao mali rezervoar koji se nalazi između neravnomjernog dovoda vode i stabilne izlazne cijevi: dovod pulsira, ali rezervoar održava protok glatkim.

Tri uloge kondenzatora: DC sabirnica, filtar i prigušivač

Ne radi svaki kondenzator u pogonu isti posao. Najviše se pojavljuju tri uloge:

Većina timova za održavanje kvarova bavi se praćenjem kondenzatora istosmjerne sabirnice, što je fokus ovog vodiča.

Zašto je kondenzator istosmjerne sabirnice najvažniji za pouzdanost

Kondenzatorska baterija DC sabirnice fizički je najveća grupa kondenzatora u većini pogona i nosi najveće radno opterećenje. Pohranjuje najviše energije, apsorbira najviše valovitosti struje i nalazi se najbliže toplini koju generiraju stupnjevi ispravljača i pretvarača. Ta kombinacija veličine, opterećenja i izloženosti toplini je razlog zašto stari brže od gotovo bilo čega drugog u pogonu. Od sada nadalje, kada se u ovom članku govori o kvaru, zamjeni ili reformi kondenzatora, to znači kondenzator DC sabirnice osim ako nije drugačije navedeno.

Gdje se kondenzatori nalaze na putu napajanja

Pojednostavljeni tok pretvorbe AC ​​u DC u AC

VFD pretvara snagu u tri osnovna koraka. Dolazna izmjenična struja prolazi kroz ispravljač, koji je pretvara u istosmjernu. To istosmjerno napajanje nalazi se na istosmjernoj sabirnici, a čvrsto ga drži kondenzatorska baterija. Odatle, inverterska sekcija prebacuje istosmjernu struju natrag u izmjeničnu struju promjenjive frekvencije koja pokreće motor brzinom koju zahtijeva aplikacija.

AC ulaz → Ispravljač → DC sabirnica (kondenzatori) → Inverter → AC izlaz promjenjive frekvencije → Motor

Kondenzatorska baterija nalazi se točno u sredini tog lanca, upravo zbog toga njezino stanje utječe na sve nizvodno.

Što se događa ako kondenzator pokvari ili ga nema

Kada kondenzator istosmjerne sabirnice oslabi, pogon gubi sposobnost održavanja tog srednjeg stupnja stabilnim. Napon na sabirnici počinje valoviti više nego što bi trebao, a pretvarač mora raditi s manje stabilnim napajanjem, što se može pokazati kao nestabilna brzina motora, povećani električni šum ili zaštitni kvarovi koji isključuju pogon. U naprednijim slučajevima, oslabljena baterija kondenzatora više ne može ispravno apsorbirati prolazne skokove, što dodatno opterećuje poluvodiče nizvodno. Upravo je to razlog zašto je rano otkrivanje problema važno, a to je ono što su dijagnostički signali kasnije u ovom vodiču napravljeni da vam pomognu.

Zašto VFD kondenzatori otkazuju tijekom vremena

Kondenzatori su habajuće komponente. Za razliku od releja ili strujne ploče koji obično rade dobro dok iznenada ne rade, kondenzatori postupno stare, a to je starenje potaknuto određenim skupom naprezanja.

Toplina, valovitost struje i napon

Tri uvjeta rada čine većinu štete tijekom vremena.

Toplina je najveći faktor. Aluminijski elektrolitski kondenzatori, vrsta koja se najčešće koristi u VFD-ovima, sadrže unutarnji elektrolit koji se polako suši tijekom godina rada. Više temperature u kućištu značajno ubrzavaju taj proces, zbog čega pogoni u slabo ventiliranim kućištima ili vrućim proizvodnim okruženjima pokažu probleme s kondenzatorom ranije nego pogoni u klimatiziranim prostorijama.

Valovita struja je drugi faktor. Svaki put kad pogon prebaci napajanje, kondenzator apsorbira malo valovitost struje, koja generira unutarnje zagrijavanje povrh topline okoline s kojom se već nosi. Pogoni koji kontinuirano rade blizu nazivnog opterećenja vide više toga od pogona koji lagano kruže.

Naponski stres zaokružuje popis. Kondenzatori su ocijenjeni za određeni naponski prozor. Skokovi mrežnog napona, loša kvaliteta napajanja ili pogon koji stalno radi blizu svoje gornje granice napona skraćuju životni vijek kondenzatora brže od istog pogona koji udobno radi unutar specifikacija.

Skriveni rizik dugotrajnog-skladišta: degradacija oksidnog sloja

Evo nečega što mnoge timove za održavanje uhvati nespremne: VFD ne mora raditi da bi se pojavili problemi s kondenzatorom. Aluminijski elektrolitski kondenzatori oslanjaju se na tanki sloj oksida unutar sebe kako bi pravilno funkcionirali, a taj se sloj-održava sam, ali samo dok je kondenzator pod naponom. Nakon što disk stoji bez napajanja u skladištu ili na polici dulje vrijeme, taj sloj može početi propadati.

Ovo je uobičajena slijepa točka. Rezervni pogon koji dugo stoji nedirnut, a zatim se brzo uključi u slučaju nužde, može se odmah pokvariti, ne zato što je bio neispravan, već zato što nitko nije računao koliko je dugo bio u stanju mirovanja. Točno koliko je dugo taj prozor ovisi o proizvođaču, vrsti kondenzatora i uvjetima skladištenja, stoga vrijedi provjeriti dokumentaciju pogona umjesto pretpostaviti univerzalnu vremensku traku. Više o tome što učiniti u vezi s tim u odjeljku za pohranu u nastavku.

Tipični raspon životnog vijeka prema uvjetima rada

Ne postoji jedinstveni broj koji se primjenjuje na svaki pogon i okruženje, a svatko tko vam da jednu točnu brojku bez kvalifikacije previše pojednostavljuje. Ono što sa sigurnošću možemo reći jest da je radno okruženje iznimno važno. Pogoni u hladnim, čistim, dobro prozračenim ormarićima s laganim do umjerenim opterećenjem imaju tendenciju da budu na povoljnom kraju svog procijenjenog životnog vijeka. Pogoni koji rade vrući, jako opterećeni ili u prašnjavim i vlažnim okruženjima imaju tendenciju da se istroše prije. Razmišljajte o niskom riziku (hladno, čisto, malo opterećeno), umjerenom riziku (tipični industrijski uvjeti) i visokorizičnim okruženjima (vrući ormarići, stalno veliko opterećenje, loša ventilacija). Za sva specifična očekivanja, dokumentacija proizvođača za taj model je najpouzdanija referenca.

Znakovi da je vaš VFD kondenzator u kvaru

Ovo je dio koji je zapravo važan iz dana u dan: uhvatiti problem prije nego što sruši stroj.

Vizualni znakovi upozorenja

Ovo su provjere koje svatko može obaviti tijekom rutinske inspekcije, s napajanjem koje je sigurno ispražnjeno i prvo zaključano.

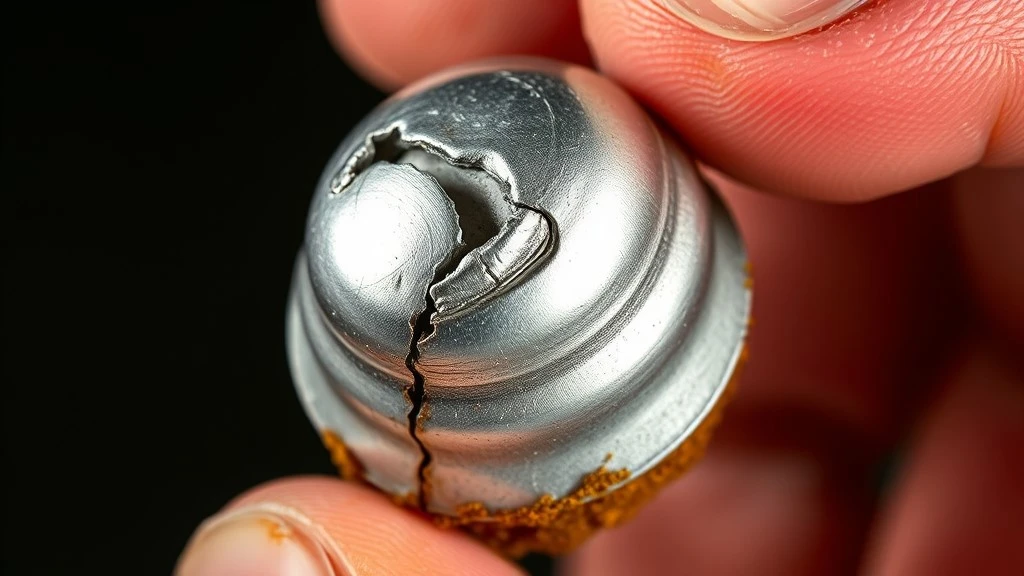

• Ispupčeni ili kupolasti vrh na kućištu kondenzatora. Zdrav kondenzator ima ravan vrh. Bilo kakva kupola znači da se povećao unutarnji pritisak.
• Vidljivo curenje elektrolita, često se pojavljuje kao osušena kora ili talog u blizini baze kondenzatora.
• Promjena boje ili miris spaljenog oko baterije kondenzatora, što može ukazivati ​​na unutarnje pregrijavanje.
• Korozija na obližnjim terminalima ili PCB tragovi u blizini kondenzatora.

Nijedan od ovih znakova ne znači da će kondenzator eksplodirati, ali bilo koji od njih je prioritet, a ne nešto što treba zabilježiti i ponovno razmotriti sljedeće tromjesečje.

Znakovi upozorenja na elektriku i performanse

Neki od najkorisnijih signala pojavljuju se u tome kako se pogon ponaša, a ne samo kako izgleda.

• Kodovi grešaka koji se odnose na podnapon, prenapon ili valovitost istosmjerne sabirnice. Ovo su često prvi simptomi koje tehničari za održavanje vide, često prije nego što se išta vidi prilikom pregleda.
• Nestabilna brzina motora ili okretni moment, osobito pod promjenama opterećenja, što prije nije bilo prisutno.
• Pojačana zvučna buka ili zujanje iz kućišta pogona.
• Greške koje se događaju češće tijekom vremena, a ne kao jednokratni-događaj.

Samo okidanje kvara nije dokaz problema s kondenzatorom; mnogo drugih problema pokreće iste kodove. Ali kada se greška povezana s naponom sabirnice pojavljuje opetovano, posebno uz bilo koji od gornjih vizualnih znakova, baterija kondenzatora zaslužuje detaljan pregled. Definicije šifri greške također se razlikuju ovisno o marki i modelu, stoga provjerite priručnik za određeni pogon kako biste provjerili što određeni kod zapravo znači.

Kada testirati ESR ili mjeračem kapaciteta

Vizualni znakovi i znakovi ponašanja dovode vas većinom do cilja, ali ponekad je slika nejasna, osobito rano u degradaciji prije nego što su simptomi očiti. Tada mjerač ESR (ekvivalentnog serijskog otpora) ili mjerač kapaciteta zarađuje. Rastući ESR i pad kapacitivnosti, u odnosu na nazivne specifikacije kondenzatora, najjasniji su kvantitativni znakovi starenja. Ovo testiranje se posebno isplati provesti na starijim pogonima prije kritičnog rada ili kada se čini da je uzorak greške povezan s kondenzatorom, ali je vizualni pregled bio čist. Ako su očitanja dvosmislena, vrijedi zatražiti drugo mišljenje od proizvođača ili specijaliziranog dobavljača dijelova prije donošenja odluke o popravku.

Najbolje prakse za reformu kondenzatora i pohranu rezervnih pogona

Ovo je područje koje dobiva puno manje pažnje nego što zaslužuje, i tu se događa mnogo nepotrebnih promašaja.

Zašto rezervni VFD-ovi na polici još uvijek trebaju pozornost

Lako je pretpostaviti da rezervni disk koji stoji u skladištu jednostavno čeka, spreman za rad u trenutku kada zatreba. U stvarnosti, ta je pretpostavka upravo ono što uzrokuje probleme. Pogon koji je isključen dulje vrijeme može razviti ranije opisanu degradaciju oksidnog sloja, a kvar se često pojavi tek u trenutku kada nekome treba rezervni, brzo ga uključi, a baterija kondenzatora pokvari na licu mjesta, točno usred neplaniranog ispada koji je rezervni trebao riješiti.

Opće reformske smjernice

Temeljni princip je jednostavan: umjesto primjene punog nazivnog napona na dugo pohranjeni kondenzator odjednom, napon se povećava postupno, obično korištenjem varijabilnog transformatora ili strujno ograničenog istosmjernog napajanja, dajući unutarnjem oksidnom sloju vremena da se sam obnovi, umjesto da bude izložen kvaru.

Specifična stopa rampe, trajanje i potrebna oprema razlikuju se ovisno o modelu pogona i o tome koliko dugo je jedinica bila u stanju mirovanja, tako da je slijeđenje dokumentiranog postupka reformiranja proizvođača važnije od slijeđenja općeg općeg pravila. Ako vaš inventar rezervnih dijelova uključuje starije ili dugo uskladištene diskove, a niste sigurni je li potrebna reforma za određeni model, naš tehnički tim će vam rado pomoći da to riješite.

Popraviti, reformirati ili zamijeniti? Okvir za odlučivanje

Nakon što identificirate problem s kondenzatorom, sljedeće pitanje je što učiniti u vezi s tim. Ne postoji univerzalni odgovor, ali jasan skup pitanja uputit će vas na ono pravo za vašu situaciju.

Kada reforma ili popravak ima smisla

Popravak ili reforma imaju tendenciju da budu razumniji put kada je pogon relativno strujan, greška je jasno izolirana na kondenzatorsku bateriju, a ne da se širi na druge komponente, a zastoj uključen u izvor i zamjenu kondenzatora je podložan kontroli. Ako rezervni pogon jednostavno treba reformirati nakon skladištenja, bez prisutnih drugih grešaka, to je obično jednostavno rješenje, a ne razlog za zamjenu cijele jedinice.

Kada je zamjena pogona isplativija-

Zamjena ima više smisla kada je pogon dovoljno star da je teško pronaći kompatibilne kondenzatore ili se model više ne proizvodi, kada kvarovi postanu česti, a ne izolirani, ili kada stvarni trošak zastoja, uključujući rad, izgubljenu proizvodnju i opetovano rješavanje problema, prevagne razliku u cijeni između popravka i zamjene jedinice. Stariji pogon koji se stalno vraća s novim problemima nakon svakog popravka obično vam nešto govori.

Što provjeriti prije kupnje zamjenskog

Nakon što se odlučite za zamjenu, potvrdite ove specifikacije prije naručivanja:

• Nazivni napon koji odgovara vašoj ulaznoj snazi ​​i zahtjevima aplikacije
• Snaga ili konjska snaga (KS) odgovarajuća za pogonski motor
• Kompatibilnost marke i serije s vašim postojećim sustavom upravljanja i ožičenjem
• Fizičke montažne dimenzije i sučelje kućišta, tako da zamjena odgovara postojećem ormariću bez preinake

Ako niste sigurni u bilo koju od ovih pojedinosti za vašu specifičnu postavku, naš tim vam može pomoći potvrditi točnu specifikaciju prije nego što se obvežete na narudžbu.

Vrste kondenzatora koji se koriste u VFD-ovima: elektrolitički naspram filma

Nisu svi kondenzatori izrađeni na isti način, a vrsta koja se koristi utječe na performanse i očekivani vijek trajanja.

Aluminijski elektrolitički kondenzatori

Oni su standardni izbor za većinu industrijskih VFD jer nude veliki kapacitet u kompaktnom, pristupačnom paketu. Kao što je ranije navedeno, njihov glavni nedostatak je osjetljivost na toplinu i valovitost struje tijekom vremena, zbog čega se tako često pojavljuju u raspravama o kvarovima.

Filmski kondenzatori

Filmski kondenzatori općenito nude duži radni vijek i bolju toleranciju na valovitost struje i toplinu, ali uz višu cijenu i manju gustoću kapaciteta za određenu veličinu. Oni se obično pojavljuju u pogonima više klase ili aplikacijama gdje zahtjevi za pouzdanošću opravdavaju trošak. Nijedna vrsta nije univerzalno bolja; pravi izbor ovisi o primjeni, a za većinu standardnih industrijskih VFD-ova, elektrolitički kondenzatori ostaju praktična glavna opcija.

Odabir pravog zamjenskog pogona ili dijelova

Što tražiti kada tražite originalnu zamjenu

Izvor je važan jednako kao i specifikacija. Nekoliko stvari koje vrijedi potvrditi kod bilo kojeg dobavljača prije naručivanja:

• Izvor koji se može pratiti, tako da znate da je dio originalan, a ne neodgovarajuća zamjena
• Jasni uvjeti jamstva u slučaju da sama zamjena ima problema
• Stvarna dostupnost zaliha, posebno za starije ili manje uobičajene modele pogona
• Spremnost na provjeru kompatibilnosti s vašim određenim modelom prije otpreme

Naš pristup nabavi i kontroli kvalitete detaljnije pokrivamo na našemStranica O nama,ako želite vidjeti kako provjeravamo dijelove koje isporučujemo.

Pokrivenost za Siemens, ABB, Mitsubishi, Schneider, Omron i Allen-Bradley

Bez obzira na marku koju koriste vaši diskovi, dijagnostika i logika odlučivanja u ovom vodiču primjenjuju se na isti način. Nosimo dijelove i zamjenske pogone za glavne industrijske marke, uključujućiSiemens VFD-oviiAllen-Bradley VFD-ovi,uz ABB, Mitsubishi, Schneider i Omron. Koristite Siemensovu opremu i želite širu osnovu o odabiru i postavljanju pogona? Našepotpuni vodič za Siemens VFD uređajepokriva to tlo. Ako već znate koji model i specifikaciju trebate, pregledajte našepuni VFD katalog,ili kontaktirajte i naš će tim potvrditi pravi dio za vašu vožnju.

FAQ





Koliko VFD kondenzatori obično traju?

To jako ovisi o radnim uvjetima. Pogoni u hladnim, čistim okruženjima s umjerenim opterećenjem obično traju dulje od pogona u vrućim, jako opterećenim ili slabo ventiliranim ormarićima. Provjerite dokumentaciju vašeg pogona radi smjernica proizvođača umjesto da se oslanjate na opće pravilo.

Što se događa ako VFD kondenzator pokvari dok pogon radi?

Napon istosmjerne sabirnice postaje nestabilan, obično se očituje kao okidanje kvara zbog podnapona ili prenapona, nestabilna izvedba motora ili povećani električni šum. U naprednijim kvarovima, pogon se može u potpunosti isključiti kako bi zaštitio nizvodne komponente.

Mogu li sam zamijeniti VFD kondenzatore?

Rad kondenzatora uključuje pohranjenu električnu energiju koja ostaje opasna čak i nakon što je pogon isključen, stoga su pravilni postupci pražnjenja ključni. Ako nemate iskustva s ovom vrstom posla, preporučujemo kvalificiranog tehničara ili dobavljača koji vam može pomoći nabaviti pravi dio i voditi proces.

Kako mogu znati treba li moj VFD kondenzator reformirati?

Ako je disk bio bez napajanja u skladištu dulje vrijeme, osobito u vrućim ili vlažnim uvjetima, vrijedi razmisliti o reformi prije primjene punog napajanja. Provjera smjernica proizvođača za taj model najpouzdaniji je način da se potvrdi je li potreban.

Je li jeftinije popraviti VFD ili kupiti zamjenski?

Ovisi o starosti pogona, dostupnosti dijelova, koliko je kvar izoliran i koliko zastoja košta vaš rad. Noviji pogoni s problemom s izoliranim kondenzatorom često favoriziraju popravak. Stariji pogoni s ponavljajućim kvarovima ili dijelovima koji se više ne proizvode često preferiraju zamjenu nakon što se uzme u obzir ukupni trošak.

Gdje mogu kupiti originalne zamjenske VFD dijelove?

Potražite dobavljača koji potvrđuje sljedivi izvor, nudi jasne uvjete jamstva i može provjeriti kompatibilnost s vašim modelom prije otpreme. Naš tim podržava nabavu preko pogona Siemens, ABB, Mitsubishi, Schneider, Omron i Allen-Bradley.

Održavanje pouzdanog rada vaših VFD-ova

Uzorak iza većine kvarova kondenzatora je isti: shvatite što komponenta radi, uhvatite rane signale prije nego što se pretvore u gašenje i donesite jasnu-odluku o popravku u odnosu na zamjenu umjesto da dopustite pogonu da to učini umjesto vas usred-smjene.

Kuda idete odavde ovisi o tome gdje se trenutno nalazite. Još uvijek u načinu promatranja? Pripazite na gornje vizualne znakove i znakove performansi i razmislite o provjeri ESR-a na svakom pogonu koji stari ili ima nejasnu povijest grešaka. Već ste odlučili da je zamjena pravi poziv? Potvrdite specifikacije u okviru odluke i obratite se našem timu kako biste dobili pravi dio. Sjedite na rezervnom koji je neko vrijeme bio u skladištu? Nemojte ga napajati ravno. Najprije provjerite smjernice proizvođača za reformu ili nas kontaktirajte i mi ćemo vam pomoći da to učinite na siguran način prije nego što vam zatreba taj rezervni dio u hitnim slučajevima.
